Trocar o disjuntor do quadro elétrico pode parecer um bicho de sete cabeças, mas, com o passo a passo certo, você consegue fazer isso em casa com segurança e economizar uma grana. Afinal, quem nunca teve um disjuntor que vive desarmando, não é mesmo? Vamos juntas desmistificar esse processo!
Trocar Disjuntor: O Segredo dos Eletricistas Para Fazer em Casa
Um disjuntor é um dispositivo de segurança essencial na sua instalação elétrica. Ele protege os fios e aparelhos contra sobrecargas e curto-circuitos, interrompendo a corrente elétrica quando algo sai do normal. Imagina a trabalheira se não existisse, com risco até de incêndio! Por isso, é crucial saber quando e como trocar um disjuntor defeituoso.
Ah, um aviso importante: eletricidade não é brincadeira! Siga estas instruções com atenção redobrada e, em caso de dúvida, não hesite em chamar um eletricista profissional.
Materiais e Ferramentas Necessárias
* Disjuntor novo: Certifique-se de comprar um disjuntor com as mesmas especificações (corrente nominal e curva de disparo) do antigo. Marcas como Siemens, Schneider Electric e ABB oferecem ótimas opções.
* Chave de fenda isolada: Essencial para trabalhar com segurança.
* Alicate isolado: Para manipular os fios com segurança.
* Testador de voltagem (multímetro): Indispensável para verificar se a energia está realmente desligada. Um multímetro da Minipa é uma boa pedida.
* Equipamentos de proteção individual (EPIs): Luvas de borracha e óculos de proteção são obrigatórios.
Passo a Passo: Como Trocar o Disjuntor do Quadro
1. Desligue a Energia
O primeiro passo, e o mais importante, é desligar o disjuntor geral da sua casa. Segurança em primeiro lugar, sempre! E não confie apenas no disjuntor desligado: use o testador de voltagem para garantir que não há energia chegando ao quadro de distribuição.
2. Remova a Tampa do Quadro de Distribuição
Com cuidado, retire a tampa do quadro de distribuição. Identifique o disjuntor defeituoso. Normalmente, ele estará queimado ou com sinais de desgaste.
3. Teste o Disjuntor Defeituoso (com o testador de voltagem)
Antes de tocar em qualquer fio, use o testador de voltagem para ter certeza absoluta de que não há energia chegando ao disjuntor.

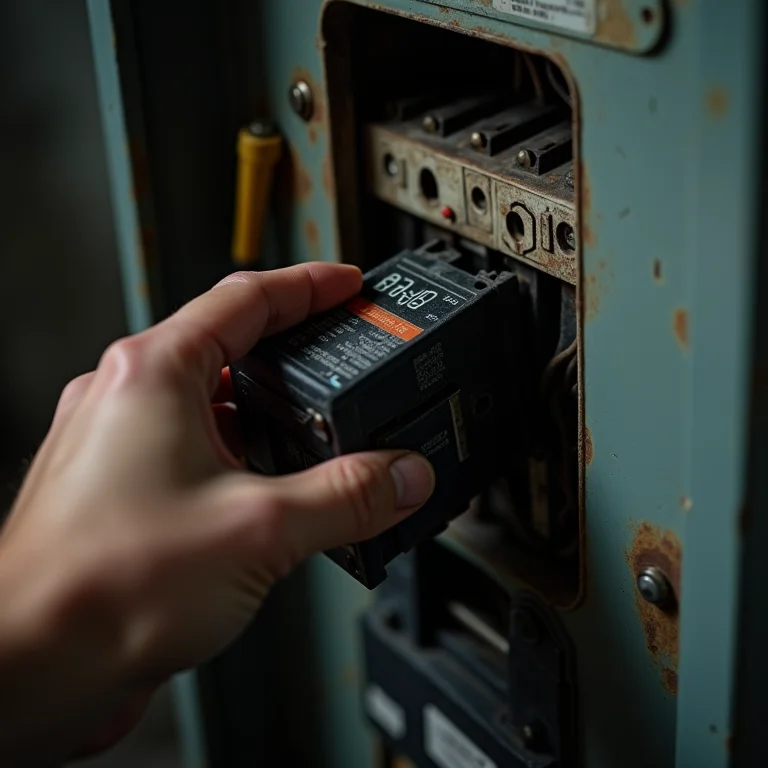

4. Desconecte o Disjuntor Antigo
Com a chave de fenda isolada, solte os parafusos dos cabos elétricos (fase e neutro). Retire o disjuntor do trilho. Se ele estiver meio preso, force um pouquinho, mas com cuidado para não quebrar nada.

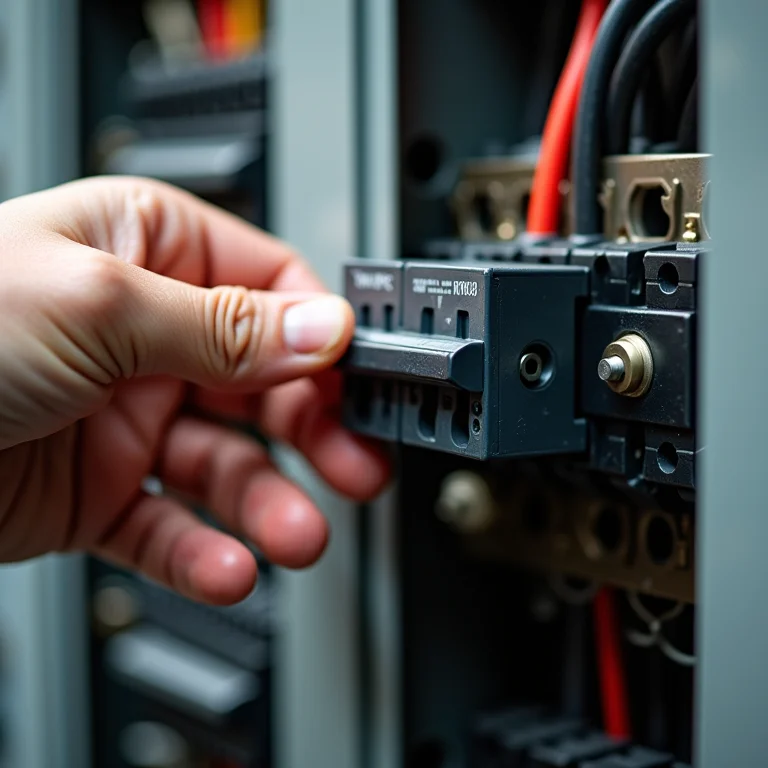

5. Conecte o Novo Disjuntor
Encaixe o novo disjuntor no trilho. Conecte os cabos elétricos (fase e neutro) nos parafusos, apertando-os bem. Certifique-se de que os cabos estão firmes.

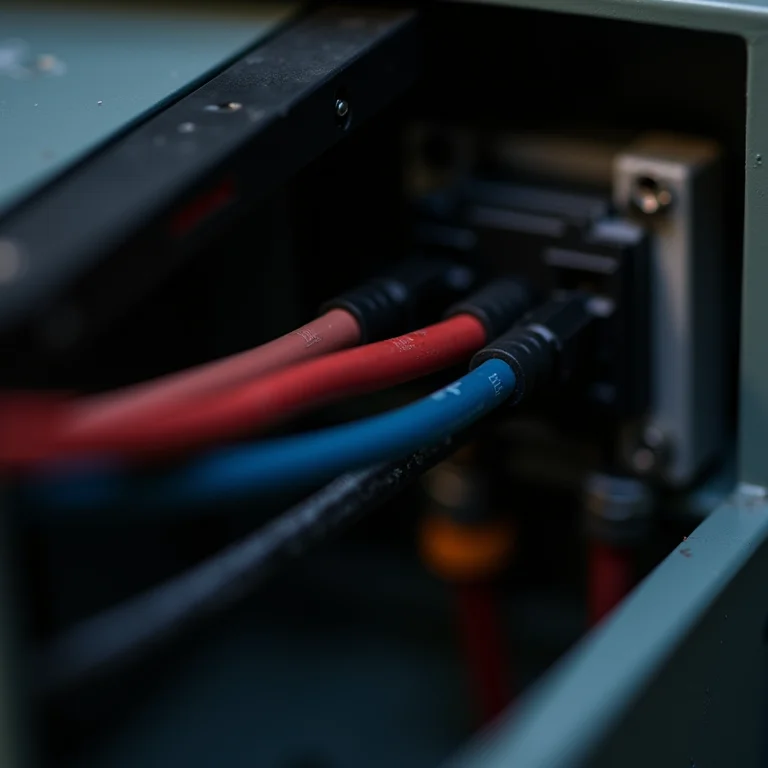

6. Verifique a Conexão
Dê uma boa olhada para garantir que os cabos estão bem presos e que não há fios soltos.
7. Feche o Quadro de Distribuição
Recoloque a tampa do quadro de distribuição, parafusando-a corretamente.
8. Ligue a Energia
Ligue o disjuntor geral. Teste o novo disjuntor, ligando os aparelhos que ele alimenta. Se tudo funcionar normalmente, parabéns, você conseguiu!
Solução de Problemas Comuns
* O disjuntor novo desarma imediatamente: Isso pode indicar uma sobrecarga ou um curto-circuito na instalação. Desligue os aparelhos e tente novamente. Se o problema persistir, chame um eletricista.
* Não consigo desligar o disjuntor geral: Se o disjuntor estiver emperrado, não force. Chame um eletricista.
Dicas de Segurança Cruciais
* Nunca trabalhe com eletricidade em ambientes úmidos.
* Use sempre equipamentos de proteção individual (EPIs).
* Se não se sentir segura, chame um eletricista. Não vale a pena arriscar!
Quando Chamar um Eletricista?
* Se você não tem experiência com eletricidade.
* Se o problema persistir após a troca do disjuntor.
* Se você encontrar fios soltos ou danificados.
Regulamentação e Normas Técnicas (NBR 5410)
A NBR 5410 é a norma técnica brasileira que estabelece as condições para instalações elétricas de baixa tensão. Seguir essa norma é fundamental para garantir a segurança e o bom funcionamento da sua instalação elétrica. Ela aborda desde o dimensionamento dos cabos até a escolha dos disjuntores adequados.
| Item | Descrição |
|---|---|
| Corrente Nominal | Corrente máxima que o disjuntor suporta sem desarmar. |
| Curva de Disparo | Tempo que o disjuntor leva para desarmar em caso de sobrecarga ou curto-circuito. |
| Teste de Continuidade | Verifica se há continuidade elétrica nos componentes. |
| Curto-Circuito | Ocorre quando há um caminho de baixa resistência para a corrente elétrica, resultando em alta corrente. |
| Sobrecarga Elétrica | Ocorre quando a corrente elétrica excede a capacidade dos condutores, causando aquecimento. |
| Isolamento Elétrico | Material que impede a passagem de corrente elétrica, protegendo contra choques. |
Dúvidas Frequentes
Qual a diferença entre disjuntor termomagnético e DR?
O disjuntor termomagnético protege contra sobrecargas e curto-circuitos, enquanto o DR protege contra fugas de corrente, evitando choques elétricos.
Como saber qual a amperagem correta do disjuntor?
A amperagem correta deve ser calculada de acordo com a carga dos equipamentos que serão ligados no circuito, conforme a NBR 5410.
O que fazer se o disjuntor continua desarmando?
Verifique se não há sobrecarga no circuito, desligando alguns aparelhos. Se o problema persistir, pode haver um curto-circuito ou um problema no disjuntor.
Posso usar qualquer marca de disjuntor?
É importante escolher marcas confiáveis e que atendam às normas técnicas, como Siemens, Schneider Electric e ABB.
Onde comprar disjuntores de qualidade?
Você encontra disjuntores em lojas de materiais de construção, elétricas e também online, como na Leroy Merlin e Telhanorte.
Para não esquecer:
Antes de comprar um novo disjuntor, anote a corrente nominal (ex: 10A, 20A, 32A) e a curva de disparo (B, C ou D) do disjuntor antigo. Essas informações estão escritas no próprio disjuntor.
E aí, preparada para colocar a mão na massa? Lembre-se, a segurança é fundamental. Se tiver qualquer dúvida, não hesite em chamar um eletricista. Compartilhe suas experiências nos comentários!
